平衡閥先導比計算及平衡閥選用經驗

發布時間：2016-04-12瀏覽次數：6263
平衡閥先導比計算及平衡閥選用經驗

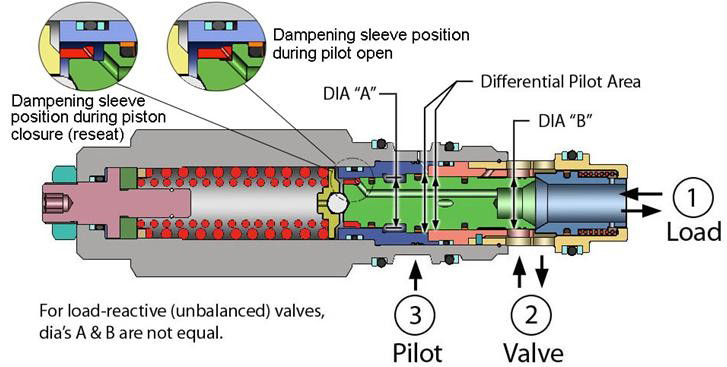

平衡閥先導比是先導面積和溢流面積之比，也就是說這個值也等于：當平衡閥彈簧設定某一固定值后，無先導油時需要打開它的壓力與先導油單獨打開它的壓力之比。



先導比=【溢流壓力設置-負載壓力】/先導壓力
當先導油口沒有壓力油時 ,平衡的開啟壓力就是彈簧設定值 .若沒有先導供油 ,平衡閥由負載 打開,壓降隨流量增大會劇烈增加(這也是拿來做平衡負載的).若不考慮出口壓力影響的話先 導壓力=(設定值-負載)/面積比 內部先導的話，可以通過調節溢流閥螺栓來設定開啟壓力。具體公式開啟壓力=(設定壓力 -最大負載壓力)/閥的先導比
當先導油口沒有壓力油時 ,平衡的開啟壓力就是彈簧設定值 .若沒有先導供油 ,平衡閥由負載 打開,壓降隨流量增大會劇烈增加(這也是拿來做平衡負載的).若不考慮出口壓力影響的話先 導壓力=(設定值-負載)/面積比
對于平衡閥，假如其導壓比為 3:1，由于先導油與進油口打開閥芯對應的受力面積不同存在 3：1 的比例關系，所以打開閥芯需要的控制壓力要低，控制壓力與進油口打開閥芯的壓力比例近似為 1：3
先導比率
3∶1 (標準) 適用于負載變化較大的狀況及工程機械負載的穩定。
8∶1 適用于負載要求保持恒定的狀態。
不同的工作場合和環境下，對壓力比的選擇不一樣，在負載簡單，外界干擾小的情況下一般 選用大的液控比，這樣可以減小先導壓力值，節能。在負載干擾大，易振動的場合一般選擇 較小的壓力比，確保先導壓力波動不會引起平衡閥芯頻繁振動。
平衡閥選用注意事項:
1、流量可以略高于額定流量工作；
2、盡可能用低先導比的閥，更穩定；
3、平衡閥是用來控制壓力，非速度；
4、所有的設定壓力都是開啟壓力；
5、不能用作溢流閥；
6、盡可能靠近執行器，防止軟管爆裂。
