A6VM28系列力士樂軸向柱塞變量馬達元件尺寸安裝圖

發布時間：2022-12-13瀏覽次數：561

A6VM系列軸向柱塞變量馬達特性:
- 斜軸結構變量馬達，帶軸向錐形柱塞旋轉組件，用于開式回路和閉式回路的靜液壓傳動- 適用于行走機械和工業領域
-通過寬的調節范圍，變量馬達能滿足高轉速和大扭矩的要求
-排量可從Vgmax到Vgmi=0無級調節-輸出轉速取決于泵的流量和馬達的排量- 輸出扭矩隨高低壓側之間的壓差和排量的增加而增加
-靜液壓傳動具有寬調節范圍-多種控制裝置
-無需變速器，可使用較小的泵，因而節省費用-軸承系統結構緊湊，堅固耐用，使用壽命長-高功率密度- 良好的啟閉特性-慣性矩小- 斜軸擺動范圍大

規格：28 55 80 107 140 160 200 250 355 500 1000

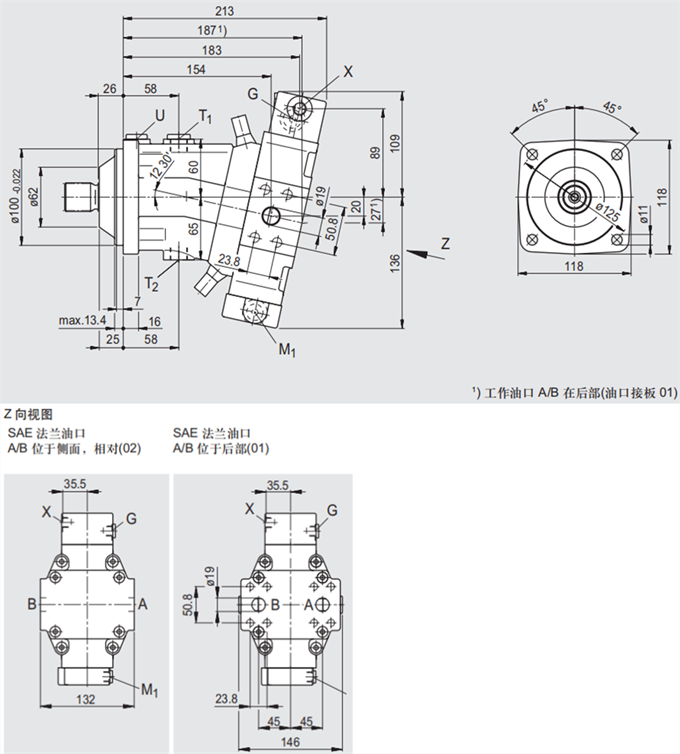

A6VM28系列軸向柱塞變量馬達元件尺寸安裝圖：（規格28）
液壓控制，與先導壓力有關
HD1, HD2 HZ1
液壓兩點控制
SAE法蘭油口A/B在側面，相對（02）



油口A,B F FF X,X,X3 <C G2 V M1
SAE J518 DIN 13
工作油口（高壓系列）固定螺紋A/B 殼體泄油口3）殼體泄油口先導壓力油口
M18x1.5；深12 DIN 3852
M18x1.5；深12 DIN 3852 DIN 3852
M14x1.5；深12 M14x1.5；深12 DIN 3852
用于同步控制多個元件以及遠程控制壓力的油口3）二級壓力設定油口（堵?。?）沖洗油口（堵?。?）控制壓力測量口3）
M14x1.5；深12 DIN 3852
M16×1.5；深12 DIN 3852 DIN 3852
1）定心孔按DIN332（螺紋按DIN13）
2）請遵守第75頁上有關最大擰緊扭矩的一般說明3）堵住
M10x1.5；深172）3/4 in
140 Nm 2 140 Nm 2 80 Nm 2)80 Nm 2)80 Nm2)100 Nm 2 80 Nm 2)
M14x1.5；深12
