不二越IPH系列高壓內嚙合齒輪泵參數及型號說明

發布時間：2022-12-22瀏覽次數：941

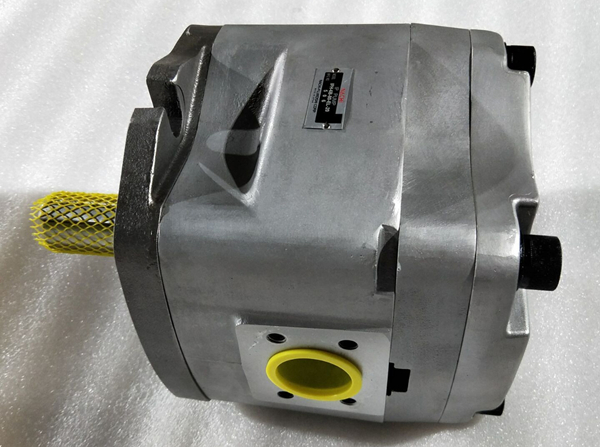

不二越IPH系列高壓內嚙合齒輪泵

● 采用了擁有設計專利的軸向和徑向壓力承載方式，在 30MPa 的壓力下可實現高效動轉。
● 優越的耐久性，壽命長。
● 改進的漸開線型低齒齒輪的內接嚙合的采用，大幅降低脈動和噪音，實現靜音化運轉。

IPH系列不二越高壓內嚙合齒輪泵參數：
●壓力調整范圍　30MPa{306kgf/cm2}
●排量　3.6~125.9cm3/rev
●轉速　300~2000min-1

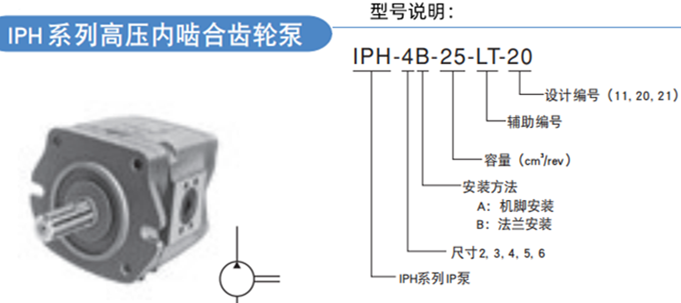

IPH系列不二越內嚙合齒輪泵型號說明：
如：IPH-4B-25-LT-20
IPH  ----- IPH系列IP泵
4  ----- 尺寸2, 3, 4, 5, 6
B  ----- 安裝方法
　　　　　　　A：機腳安裝
　　　　　　　B：法蘭安裝
25  ----- 容量（cm3/rev）
LT  ----- 輔助編號
20  ----- 設計編號（11, 20, 21）

不二越內嚙合齒輪泵IPH系列：
系列：IPH系列IP泵
IPH系列IP泵是一種獲得專利的高效軸向和徑向壓力加載系統，具有卓越的耐用性和超長的使用壽命。改進后的漸開線短齒齒輪可實現內部齒輪傳動，以減少脈動和異常安靜的操作。結構簡單，便于維護和檢查。

這是一個新的設計系列，其中所有泵類型的安裝都與以前的設計兼容。然而，IPH-3和IPH-4之間的某些密封組件不再兼容尺寸和設計編號10和12。
特征:
1.專利軸向和徑向壓力加載系統提供高效率并產生壓力至30MPa｛306kgf/cm2}.
2.卓越的耐久性和超長生活
3.改性漸開線短齒齒輪使內部傳動裝置減少脈動和噪音，以及異常安靜的操作。
4.結構簡單，便于維護和檢查。
