大金V系列變量柱塞泵特點及型號說明

發布時間：2023-01-06瀏覽次數：571

V系列大金柱塞泵特點：
●低噪音
o每個系列中所有壓力范圍都實現了低噪音運轉。
●高效率
O由于動力損失小，油的溫升慢，這樣可將油箱設計成很小。
●可靠性好
O高靈敏度，高穩定性，壽命長，增加了主機的可靠性。

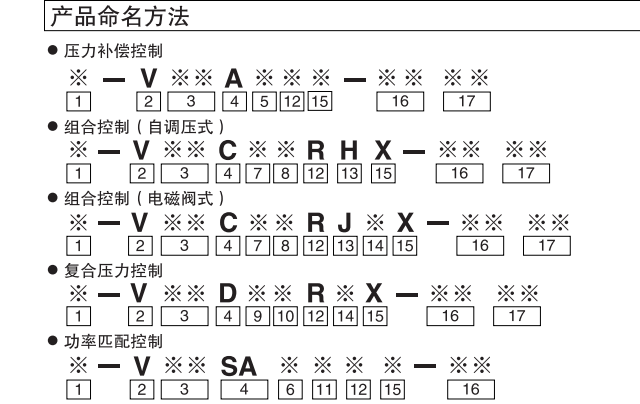

大金V系列變量柱塞泵型號說明：

(1 )適用液體的標記說明(適用型號可參考A-5)
無標記:含石油成份的工質油
W:含水億二醇的工質油
F:含磷酸脂的工質油
(2)型號
V:V系列柱塞泵
(3)排量
8 : 8.0cm3/rev
15 : 14.8cm3/rev
23 : 23.0cm3/rev
38 : 37.7cm3/rev
50 : 51.6cm3/rev
70 : 69.8cm3/rev
(4)控制方法I (適用型號可參考A-4 )
A :壓力補償控制
C :組合控制
D :復合壓力控制
SA :功率匹配控制
(5) (6) 壓力調節范圍
(參考?jí)毫φ{(diào)節范圍表)
(7)(9)低壓調節范圍
(參考?jí)毫φ{(diào)節范圍表)
(8) ( 10)高壓調節范圍
(參考?jí)毫φ{(diào)節范圍表)
(11 )流量控制閥壓差
A : 0.7MPa {7kgf/cm2}
B : 1.4MPa {14kgf/cm2}
C : 2.1MPa {21kgf/cm2}
( 12 )從軸端看轉動的方向(適用型號可參考A- -4 )
R：順時針(右轉)
L：逆時針(左轉)
※不可將順時針與逆時針交換
( 13)控制方法II
H:自調壓式
J :電磁閥式
(14)電磁閥的電壓
A : AC100V ( 50/60Hz)，AC110V ( 60Hz )
B : AC200V ( 50/60Hz) ，AC220V ( 60Hz )
N : DC12V
P : DC24V
( 15)油管配管方向(應用型號參考A-4 )
無標記:軸向油管口
:側面油管口
( 16)設計代號(設計代號可以變更)
20 :泵型號V8, V50
95 :泵型號V15,V38
30 :泵型號V23
<控制方法為A，CH或SA的情況下>
35 :泵型號V23
<控制方法為CJ或D的情況下>
60 :泵型號V70
(17)控制方法II
無標記:無遠程控制系統
RC:帶遠程控制系統
