PM16-01※-1.5， PM16/22-01※-2.2，PM22-01※-3.7，PM37-01※-3.7/5.5油研電機泵安裝尺寸

發布時間：2023-01-10瀏覽次數：447

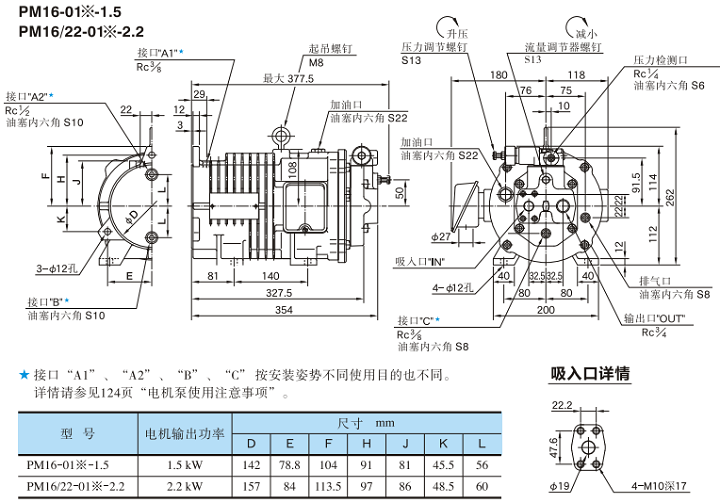

PM16-01※-1.5 ; PM16/22-01※-2.2安裝尺寸：

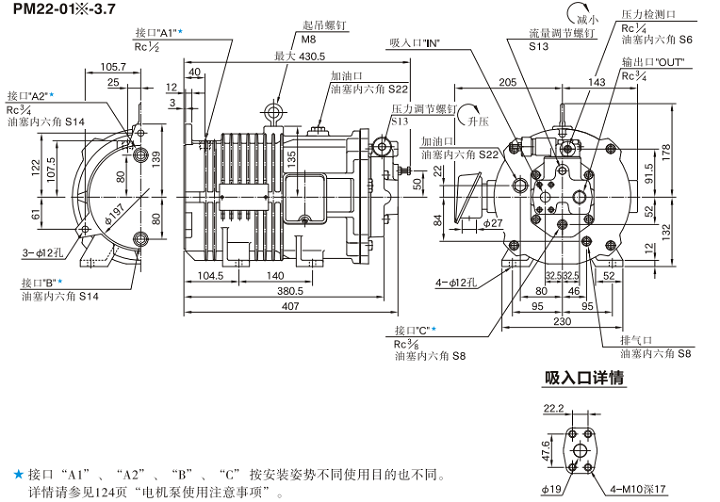

PM22-01※-3.7安裝尺寸：

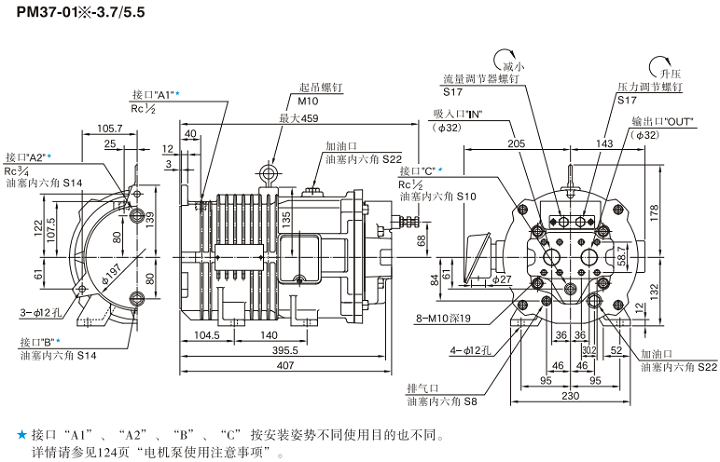

PM37-01※-3.7/5.5安裝尺寸：


油研yuken電機泵的使用注意事項：
★泵的搬運和安裝
搬運電機泵時，要使用殼體上的起吊螺釘。搬運要防止掉落、碰撞等強烈撞擊。安裝泵時，加油口位置應向上。
PM電機泵（PAL泵）可以橫臥、縱立安裝。依安裝姿勢不同，加油口、泄油口、殼體泄油口也不同。安裝時，使加油口在頂部，請利用殼體上的安裝孔，設置水平。
★吸入壓力
泵入口處允許吸入壓力在-16.7~+50kPa之間。吸入口配管的直徑要與所規定的管法蘭的直徑相同。泵的吸入口高度離油箱液面必須小于1m。
★配管注意事項
配管使用鋼管時，由于配管對泵的額外負載可產生噪聲的原因。為了避免額外的負載，請使用橡膠軟管。
★吸入管
在泵安裝于液面上時，吸入管和吸入管過濾器要低于泵的安裝位置，以防止空氣進入吸入管。
★泄油管
按照下表安裝泄油管路，并應保證殼體內的壓力保持為低于0.1MPa的正常壓力，沖擊壓力小于0.5MPa。配管長度應小于1m，要單獨安裝，不要與回油管合流，管端應浸沒于油中。
