A10VSO45力士樂變量柱塞泵,DFR/DFR1 — 壓力和流量控制

發布時間：2023-02-18瀏覽次數：613

A10VSO45力士樂變量柱塞泵
規格尺寸 45
DFR/DFR1 — 壓力和流量控制，液壓
順時針旋轉

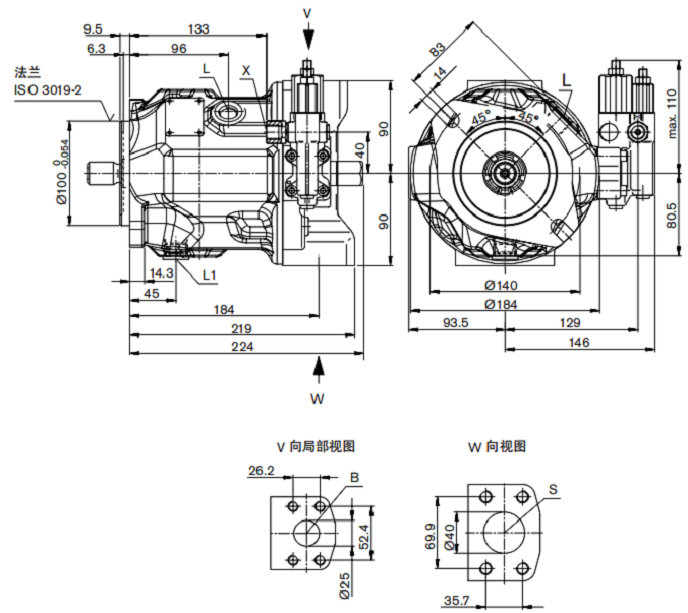

請在完成最終設計之前索取經過審核的安裝圖。尺寸以 mm 為單位。

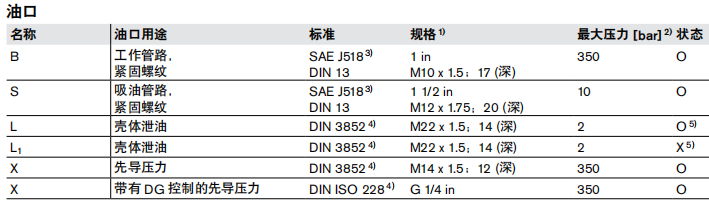

力士樂變量柱塞泵A10VSO45油口：

1) 有關最大緊固扭矩，應遵守第 48 頁的安全說明。
2) 根據不同應用情況，可能會出現瞬時壓力峰值。選擇測量設備和接頭時應考慮這一點。用 bar 絕對壓力表示的壓力值。
3) 僅尺寸依據 SAE J518，公制緊固螺紋與標準螺紋存在偏差。
4) 孔口平面可以比標準規定的深。
5) 根據安裝位置，必須連接 L 或 L1 (也可參見第 44、46 頁上的安裝說明)
O = 必須連接 (交付時堵上)
X = 堵上 (正常運行條件下)

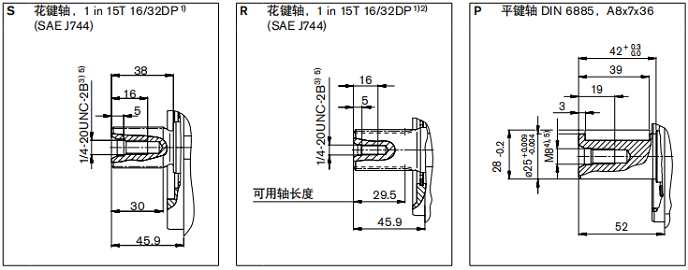

力士樂變量柱塞泵A10VSO28傳動軸：

1)ANSI B92.1a. 30壓力角，平齒根，側面配合，公差等級5
2)花鍵(符合ANSI B92.1a)?；ㄦI的跳動與標準之間存在偏差。
3)符合ASME B1.1標準的螺紋
4)符合DIN 13的螺紋
5)有關最大緊固扭矩，應遵守第48頁的安全說明。
