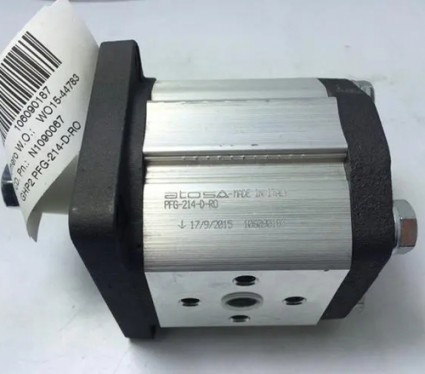

PFG系列阿托斯ATOS齒輪泵

PFG系列阿托斯ATOS齒輪泵

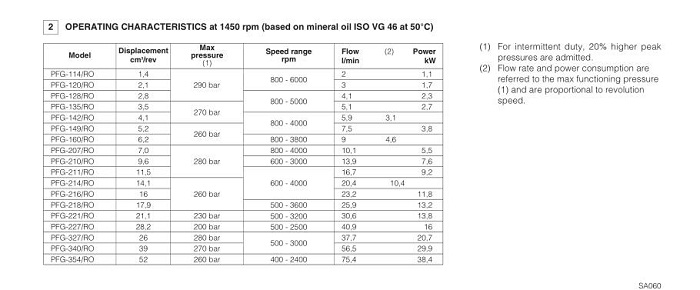

      阿托斯PFG齒輪泵是定量外嚙合泵，軸向液壓平衡，具有結構簡單、耐用、低噪音等特點。適用于符合液壓油，以及具有類似潤滑性能的合成液。排量范圍寬，排量從1.4至52cm3/rev。最高壓力可達230bar。

安裝位置：任何位置

軸上載荷：在軸上不允許有軸向和徑向載荷

環境溫度：從-20℃到+70℃

油液種類：符合DIN51524~535的液壓油

        阿托斯PFG齒輪泵，它的最基本形式就是兩個尺寸相同的齒輪在一個緊密配合的殼體內相互嚙合旋轉，這個殼體的內部類似“8”字形，兩個齒輪裝在里面，齒輪的外徑及兩側與殼體緊密配合。來自于擠出機的物料在吸入口進入兩個齒輪中間，并充滿這一空間，隨著齒的旋轉沿殼體運動，最后在兩齒嚙合時排出。

在術語上講，齒輪泵也叫正排量裝置，即像一個缸筒內的活塞，當一個齒進入另一個齒的流體空間時，因?yàn)橐后w是不可壓縮的，所以液體和齒就不能在同一時間占據同一空間，這樣，液體就被機械性地?cái)D排出來。由于齒的不斷嚙合，這一現象就連續在發生，因而也就在泵的出口提供了一個連續排除量，泵每轉一轉，排出的量是一樣的。隨著驅動軸的不間斷地旋轉，泵也就不間斷地排出流體。泵的流量直接與泵的轉速有關。
