GHP1 系列齒輪油泵

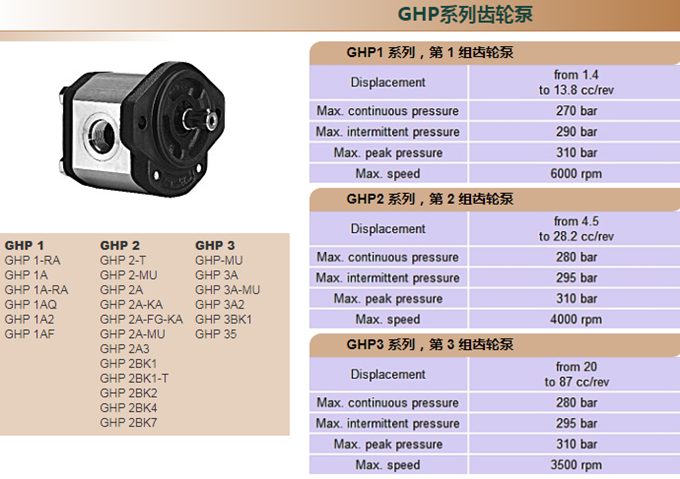

馬祖奇GHP1齒輪泵：
GHP1型號包括：GHP1、GHP1-RA GHP1A GHP1A-RA GHP1AQ、GHP1A2、GHP1AF
●排量-1.4至13.8 cc/rev
●最大持續壓力-270 bar
●最大間歇壓力-290 bar
●最大峰值壓力-310 bar
●最高轉速-6000 rpm

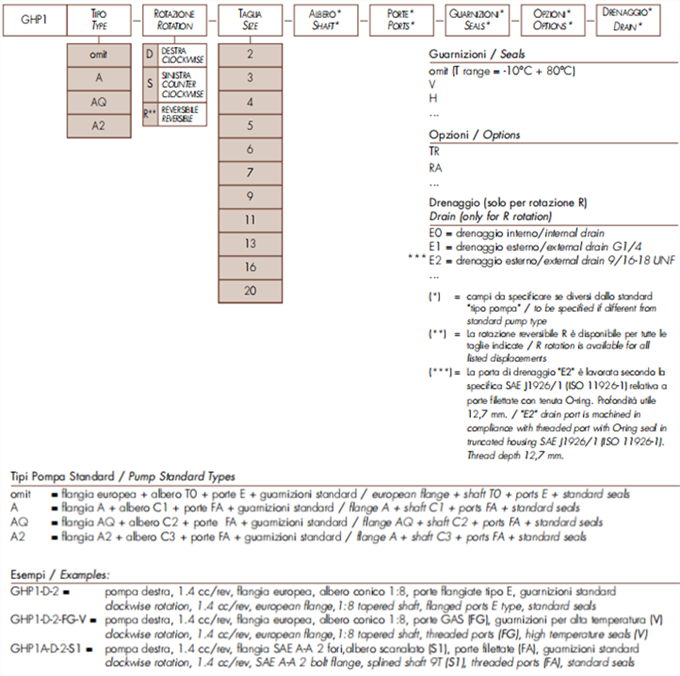

馬祖奇GHP1齒輪泵型號說明：

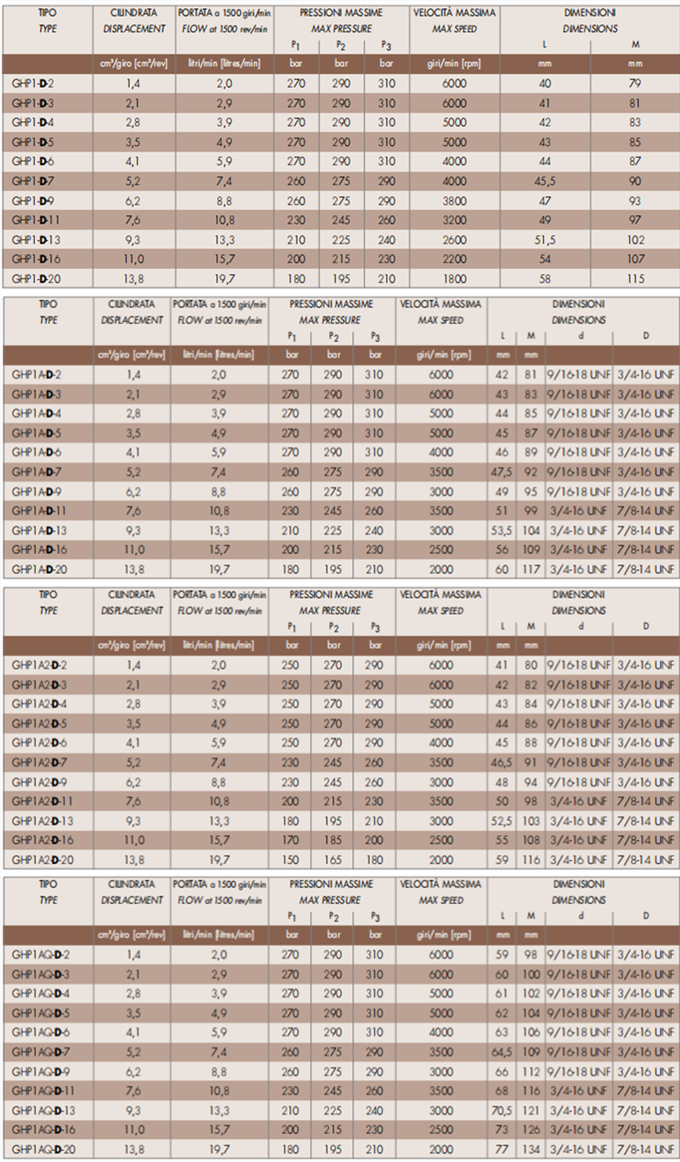

馬祖奇GHP1齒輪泵型號參數：

本章介紹了GHP Marzocchi系列泵
單一配置的外齒輪及其特性以及如何選擇它們。
泵是液壓機器，其原理是將機械能轉化為液壓能；
在我們的例子中，這些是旋轉容積泵。
它們的操作如下：在樹的每個轉彎處將一定體積的流體從吸入口轉移到容量（理論排量）；產生的壓力取決于流體沿著輸送支路遇到的阻力：
這意味著齒輪泵非常簡單流體輸送機器，不產生壓力，但承受壓力從電路中。
因此了解操作所需的范圍設備的速度和發動機的轉速變得簡單確定泵的排量以及因此其模型。
在顯示運行中流量變化的圖表中在速度和壓力方面，注意到并非所有的流體理論上可用的是從吸力傳遞的泵內部泄漏導致的排放；他們可以使用清算系統進行嚴格控制
軸向壓力（如介紹頁所述）但從未完全取消。
內部壓力隨著回路壓力的增加而增加。
泵的運行需要能量（如任何其他液壓機械）；其中一部分被轉移到流體中以增加回路所需的壓力，另一個是以克服泵的內摩擦。這允許我們
說明運行所需的能量平衡在提供扭矩的情況下大于理論值。
下面的圖表顯示了每個特定氣缸容量，作為速度函數的所需功率的典型性能設備產生的旋轉和壓力能夠容易地識別合適的產品應用
一旦定義了范圍，就可以在各種選項之間進行區分法蘭、豎井、進水口門的位置和類型并發送最能滿足他們需求的郵件。
在產品表中，流速指示為1500 rpm。假設體積產率為95%計算。
所有設計均表示泵的順時針旋轉方向。旋轉方向的反轉也包括反轉抽吸側和輸送側。
